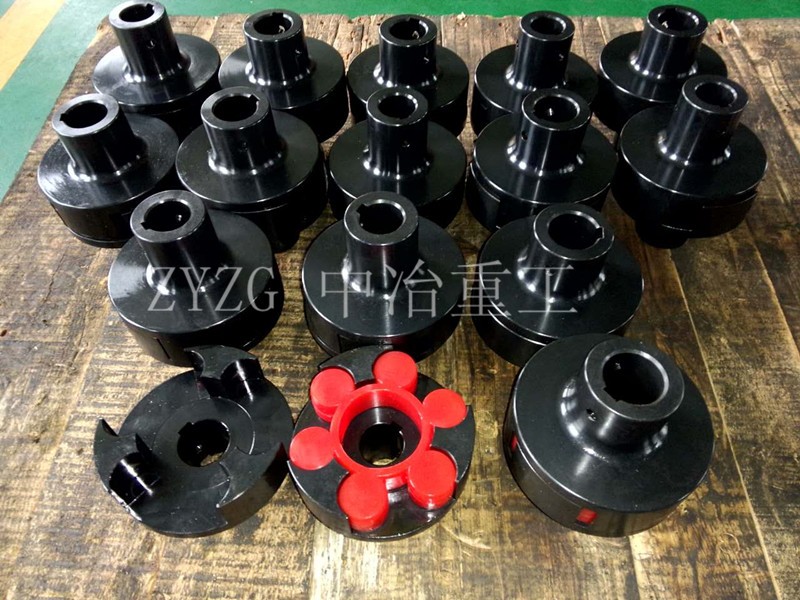

梅花聯軸器傳動的核心部件及軸套間隙

梅花聯軸器主要適用于起動頻繁、正反轉、中高速、中等扭矩和要求高可靠性的工作場合，梅花聯軸器工作環境溫度是-40℃～90℃，主要依靠兩個爪形軸套與梅花彈性體嚙合并承受徑向擠壓以傳遞扭矩，當兩軸線有相對偏移時，梅花彈性體發生相應的彈性變形，以實現補償軸向、徑向和角向偏差。梅花聯軸器作為傳動的核心功能部件，廣泛的應用于冶金、礦山、石油、化工等行業。

梅花聯軸器徑向尺寸小、重量輕、轉動慣量小，適用于中高速場合，具有較好的阻力減振特性，能夠吸收有些振蕩能量，削減經過振點時的振蕩振幅，下降軸段扭振應力。梅花聯軸器工作穩定可靠，具有良好的減振、緩沖和電絕緣性能。特殊聚氨酯彈性元件具有高耐磨及耐油特性、承載能力大、使用壽命長、安全可靠，梅花聯軸器無需潤滑，維護工作量少，可連續長期運行。

梅花彈性間隔體有多個葉片分支，像滑塊聯軸器一樣，它也是通過壓擠來使梅花彈性間隔體和兩邊的軸套吻合，并以此保證了其零間隙性能。與滑塊聯軸器不同的是，梅花聯軸器是通過壓擠傳動的而滑塊聯軸器是通過剪力傳動的。梅花聯軸器是一種應用很普遍的聯軸器,也叫爪式聯軸器，是由兩個金屬爪盤和一個彈性體組成。兩個金屬爪盤一般是45號鋼，但是在要求載荷靈敏的情況下也有用鋁合金的。

梅花聯軸器主要有兩種類型，一種是傳統的直爪型的，另一種是曲面(內凹)爪型的零間隙聯軸器。傳統的直爪型梅花聯軸器不適合用在精度很高的伺服傳動應用中。零間隙爪型梅花聯軸器是在直爪型的基礎上演變而來的，但不同的是其設計能適合伺服系統的應用，常用于聯接伺服電機、步進電機和滾珠絲桿。曲面是為了減少彈性梅花間隔體的變形和限制高速運轉時向心力對它的影響。
